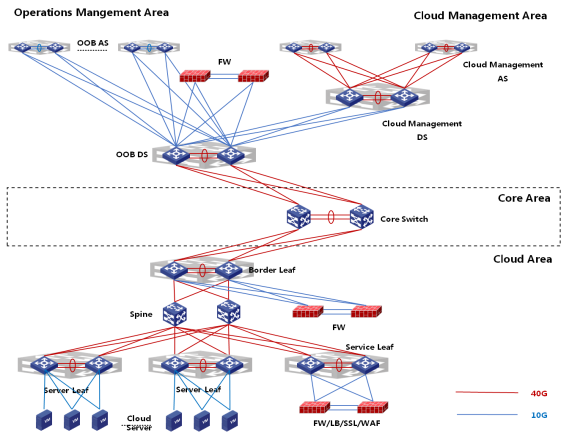

云內網絡:采用BGP、EVPN、VxLAN架構部署云數據中心,結合SDN控制器做到轉控分離
云管網絡:標準網路架構,用來服務云管理服務應用和公共服務網絡接入
管理網絡:標準網絡架構,用來做網絡設備管理口接入
核心網絡:標準網絡架構,互聯各個數據中心網絡
云內網絡(生產環境)、云管網絡及管理網絡(管理環境)邏輯層面上的網絡隔離,做到互不影響

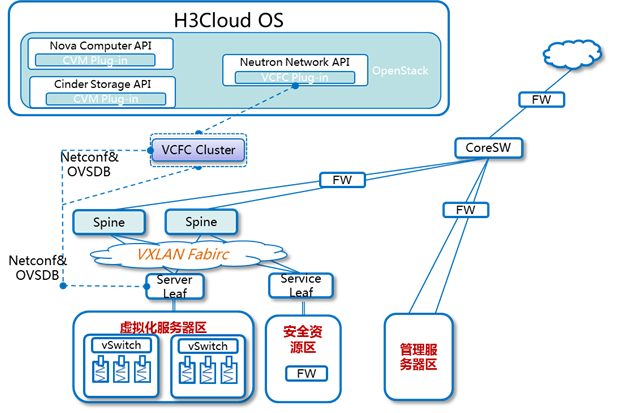

云平臺:采用目前主流的OpenStack商業化H3Coud產品;實現由云平臺向業務/網絡管理員、租戶管理員提供界面,提供服務管理,業務自動化發放,資源和服務保障等功能;平臺中的Nova、Neutron、Cinder等組件,通過各種組件實現對應資源的控制與管理,實現數據中心內的計算、存儲、網絡資源的虛擬化與資源池化,通過不同組件間交互實現各資源間的協同。
計算資源:使用H3C CVK系統,安裝在X86服務器提供服務器虛擬化管理服務器,裸金屬管理服務器。
網絡控制層: VCF Controller(簡稱VCFC)作為SDN控制器整體方案的核心,由VCFC完成網絡的建模和實例化,協同虛擬與物理網絡,提供網絡資源的池化和自動化。同時,構建全網視圖,是實現SDN網絡的關鍵部件。
